Guia detalha cada conector do painel frontal do teu PC e evita erros na montagem

Os cabos do painel frontal continuam a ser um dos pontos mais delicados na montagem de um computador de secretária. Conhecer cada ficha e respetiva função ajuda a acelerar o processo e a reduzir falhas de ligação.

Botões e indicadores principais

Interruptor de alimentação (POWER SW) – Liga o botão físico da caixa à motherboard, permitindo arrancar o sistema. Trata-se de um conetor de dois pinos, geralmente instalado no canto inferior direito da placa.

Interruptor de reinício (RESET SW) – Funciona de forma idêntica ao POWER SW, mas reinicia o computador. Também utiliza dois pinos; a polaridade tem de ser respeitada para que o botão responda.

LED de alimentação (POWER LED) – Indica o estado do PC: aceso em funcionamento, intermitente em suspensão e apagado quando desligado. Vem em dois cabos separados (positivo e negativo) que se ligam aos pinos adjacentes ao POWER SW.

LED de atividade de armazenamento (HDD LED) – Pisca sempre que há transferência de dados para discos ou SSD. A ligação faz-se da mesma forma que o POWER LED, obedecendo à polaridade.

Altifalante da motherboard – Pequeno beeper que emite códigos sonoros durante o POST. Útil para diagnóstico em placas sem visor de erros. Liga-se no mesmo bloco de pinos usados pelos botões e LEDs.

Portas USB internas

USB 2.0 – Conetor de nove pinos com um canto bloqueado, ou variante de cinco pinos. Cada ficha alimenta até duas portas USB 2.0 no painel frontal.

USB 3.0 (USB 3.2 Gen 1) – Ficha de 20 pinos, mais larga e espessa, por vezes com um orifício ausente para orientar a ligação. Fornece duas portas a 5 Gb/s.

USB 3.1/3.2 Gen 2 e USB-C – Conetor compacto em forma de “H”, com 24 pinos descobertos. Suporta débitos superiores e costuma associar-se a portas USB-C na frente da caixa.

Áudio e outros conetores

HD Audio – Semelhante ao USB 2.0, mas identificado como “Audio” ou “HD Audio”. Consolida entradas para microfone e saídas para auscultadores num único cabo que se liga habitualmente na base da motherboard.

Orientação e boas práticas

Os pinos do painel frontal estão quase sempre sinalizados na serigrafia da motherboard. Mesmo assim, o manual do fabricante continua a ser a referência mais fiável para confirmar posições e polaridades.

Se um LED ou botão não funcionar depois de montado, desconectar e inverter a ficha resolve na maior parte dos casos; a ligação incorreta não causa danos elétricos.

Por fim, controlar o encaminhamento dos cabos melhora o fluxo de ar dentro da caixa e reduz o risco de puxões acidentais durante futuras intervenções.

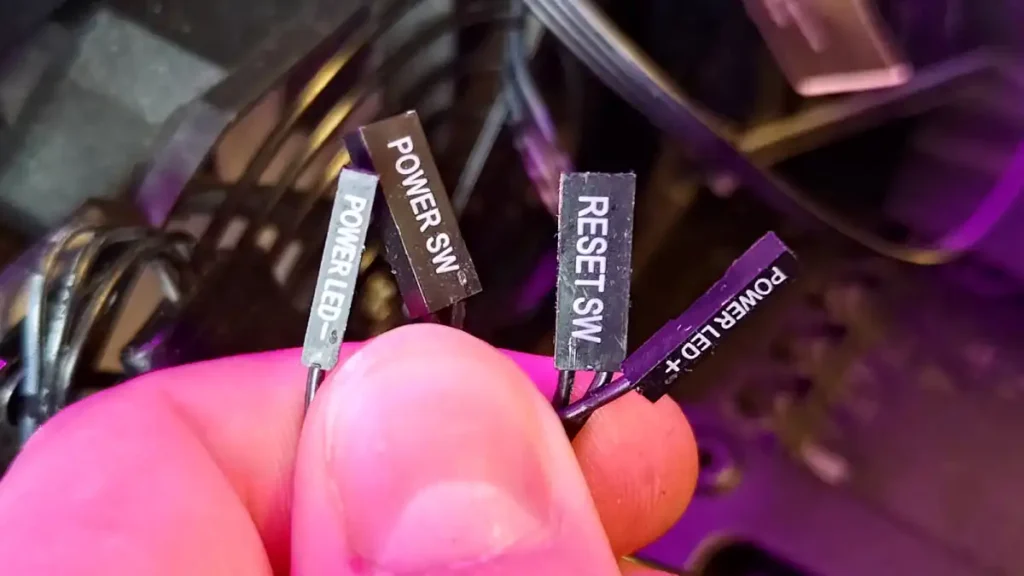

Guia detalha cada conector do painel frontal do teu PC e evita erros na montagem - Imagem do artigo original

Imagem: pcworld.com
