Descobre onde ligar cada conector do painel frontal do teu PC

Montar um computador de raiz é, na maioria dos casos, um processo lógico: cada componente encaixa no respetivo slot. A exceção costuma ser o conjunto de cabos que liga o painel frontal da caixa à motherboard. Conhecer a função de cada conector evita erros, reduz o tempo de instalação e previne avarias.

Botões e indicadores que dão vida ao sistema

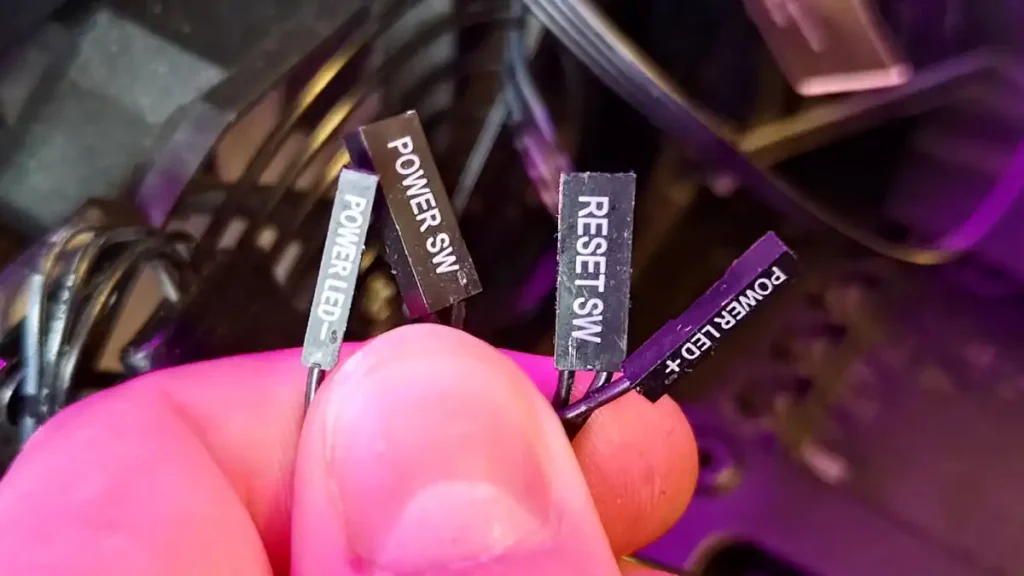

POWER SW — O interruptor de alimentação liga o botão físico da caixa à motherboard. É um ficheiro de dois pinos, identificado como Power Switch, que normalmente se encontra no canto inferior direito da placa. A polaridade (positivo e negativo) deve ser respeitada; caso contrário, o PC simplesmente não arranca.

RESET SW — Serve para reiniciar o computador sem cortar a alimentação. Tal como o Power Switch, usa dois pinos unidos num único conector. A posição do pino positivo está assinalada com um pequeno triângulo.

POWER LED — O LED que indica se o sistema está ligado, em suspensão ou desligado. Vem separado em dois conectores (positivo e negativo) e ocupa o mesmo bloco de pinos que os botões.

HDD LED — Pisca sempre que há acesso ao disco ou SSD. Instala-se da mesma forma que o Power LED. Se a luz não acender, basta inverter a polaridade.

Speaker — O pequeno altifalante que emite os tradicionais bipes de arranque. Útil para diagnóstico através de códigos sonoros; liga-se ao mesmo conjunto de pinos dos botões e LEDs.

Portas USB, áudio e ligações suplementares

USB 2.0 — Continua presente em muitas caixas, especialmente modelos antigos. O conector de nove pinos (um dos cantos sem pino) alimenta dois portos USB. Há também variantes de cinco pinos, menos comuns.

USB 3.0 — Reconhecível pelo cabo mais grosso e ficha de 20 pinos. Proporciona maior largura de banda face ao USB 2.0 e costuma ficar próximo da margem direita da motherboard.

USB 3.1/3.2 Gen 1/2 (USB-C) — Introduzido para suportar portas Tipo C no painel frontal. O cabeçalho tem forma de “H” e 24 pinos expostos, rodeado por uma moldura metálica. Procura inscrições como “USB31” ou “U32G1” na placa para localizar o encaixe correto.

Áudio HD — Responsável pelo jack de 3,5 mm (auscultadores e microfone). O conector assemelha-se ao USB 2.0, mas vem claramente marcado como “Audio”. Geralmente encontra-se no canto inferior esquerdo da placa.

Dicas rápidas de instalação

  1. Consulta sempre o manual da motherboard para confirmar a disposição dos pinos.
  2. Liga primeiro os cabos mais curtos (botões e LEDs) antes de inserir os de maior diâmetro.
  3. Se um LED ou botão não funcionar, troca a polaridade em vez de forçar o cabo.
  4. Após a montagem, prende os fios com zip ties para evitar obstrução do fluxo de ar.

Com estes passos, todos os conectores do painel frontal ficam corretamente instalados, garantindo arranques fiáveis, indicadores funcionais e acesso imediato às portas externas.
